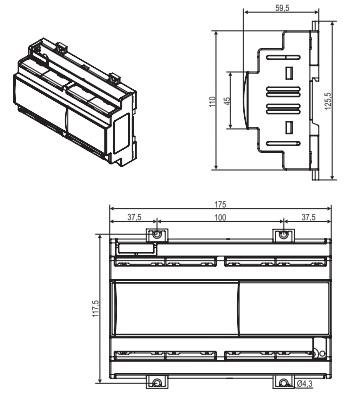

Микропроцессор XC1008D Dixell

Контроллер Dixell XC1008D-1B01F PP11-PP30+U4.20 V1.6 24V разработан для управления и компрессорами, и вентиляторами конденсатора, работающими в составе агрегата. Компрессоры могут быть простыми , многоступенчатыми или разной мощности. Управление осуществляется по типу с « нейтральной зоной » или с « зоной пропорциональности » и основано на считывании величины давления или температуры в контурах всасывания LP (низкое давление - компрессоры ) и нагнетания HP (высокое давление - конденсатор ). Специальный алгоритм выравнивает часы наработки компрессоров, чтобы равномерно распределять рабочую нагрузку. Данный контроллер может конвертировать сигналы датчиков как низкого, так и высокого давления и показывать их на дисплее в виде температуры. Полная информация о состоянии системы предоставляется на передней панели путем показа давления ( температур ) всасывания и конденсации , состояния нагрузок, возможных аварий или условий обслуживания. Каждая нагрузка имеет свой аварийный вход, который способен остановить ее при активации.

Для обеспечения общей безопасности системы также имеются два входа для реле низкого и высокого давления: при их срабатывании система останавливается. Контроллер можно легко запрограммировать при подаче на него питания с помощью ключа HOT KEY. Встроенный порт RS485 позволяет подключить XEV02D к сети Modbus. Соответственно имеется разъем для ключа программирования HOT-KEY.

Характеристики:

Назначение: для агрегатов
Напряжение питания: 24 V
Количество релейных выходов: 8
Подключение к мониторингу: Встроенная карта
Аналоговый выход: 2 шт
Крепление: под DIN рейку
